3nm vs 5nm: como a nova escala redefine o desempenho dos chips
"A escala de nanômetros não é apenas sobre tamanho, mas sobre o controle absoluto da matéria em nível atômico."
Este texto trata de desempenho. O avanço da tecnologia de 3nm no Japão representa um salto crucial na capacidade de processamento e eficiência energética global. Este guia analisa como o domínio de materiais e equipamentos permite que a indústria japonesa mantenha sua relevância na fronteira da nanotecnologia.
* Entenda o papel dos materiais especializados no sucesso da escala de 3nm. * Compare as vantagens de eficiência energética com gerações anteriores. * Saiba como o ecossistema de equipamentos japonês sustenta a produção global. * Descubra os limites atuais da miniaturização e os desafios geopolíticos.
Como se chegou ao limite da miniaturização moderna?
Um engenheiro observa o brilho de uma lâmina de silício sob o microscópio eletrônico em um laboratório de Tóquio. O desafio de reduzir transistores para apenas três nanômetros exige uma precisão que desafia as leis da física clássica.
A busca pela miniaturização é movida pela necessidade de colocar mais transistores em um espaço menor para aumentar o desempenho. Historicamente, o crescimento exponencial foi previsto com base em tendências de escala que sugeriam avanços constantes.
Segundo previsões feitas em 1975, o crescimento sugeria que a capacidade de processamento dobraria a cada dois anos, o que equivalia a uma taxa de crescimento anual composta de 41%.
Essa trajetória de crescimento constante é o que permite que chips de 3nm ofereçam uma densidade de componentes sem precedentes. No entanto, conforme os componentes diminuem, novos fenômenos físicos, como o tunelamento quântico, tornam-se obstáculos reais.
O Japão tem focado em resolver esses problemas através do controle químico e de materiais de alta pureza.
A transição para escalas tão pequenas exige que cada átomo seja posicionado com perfeição absoluta. Sem o domínio das ferramentas de deposição e litografia, o sonho da escala de 3nm seria inalcançável.
Quais são os diferenciais da tecnologia de 3nm no Japão?
Um técnico ajusta os parâmetros de uma máquina de litografia de última geração em uma fábrica de componentes especializados. O silêncio do laboratório é interrompido apenas pelo zumbido rítmico dos sistemas de resfriamento.
O diferencial japonês não reside apenas no design do chip, mas no controle total sobre a cadeia de suprimentos de materiais críticos. Enquanto outros focam no design lógico, o Japão domina os insumos que tornam a produção de 3nm possível.
A tecnologia de 3nm traz vantagens significativas em relação às gerações de 5nm e 7nm. A principal diferença está na arquitetura de transistores, que permite um controle mais rígido do fluxo de elétrons.
Isso resulta em chips que são significativamente mais rápidos em tarefas específicas, mas que também melhoram dramaticamente a eficiência energética, algo crucial para inteligência artificial e centros de dados.
Abaixo, apresentamos uma comparação técnica simplificada entre as gerações de processamento:
| Característica | Tecnologia 5nm | Tecnologia 3nm |
|---|---|---|
| Densidade de Transistores | Alta | Ultra-alta |
| Consumo de Energia | Moderado | Otimizado para alta carga |
| Complexidade de Fabricação | Alta | Extrema (exige novos materiais) |
| Controle de Corrente | Padrão | Via arquiteturas avançadas (GAA) |
O domínio de materiais como fotoresistes de alta sensibilidade e gases de deposição de precisão é o que permite que a indústria japonesa forneça a base para os fabricantes de chips mais avançados do mundo.
Como o fornecimento de equipamentos impulsiona o progresso?
Um operário de logística verifica o selo de segurança em uma caixa contendo componentes ópticos de precisão extrema. O equipamento é tão sensível que qualquer vibração mínima pode comprometer sua calibração.
A infraestrutura de fabricação de semicondutores depende de ferramentas que só podem ser produzidas com níveis de precisão nanoscópica. O Japão é um líder global no fornecimento de equipamentos de processamento de materiais e ferramentas de inspeção.
O desenvolvimento da tecnologia de 3nm é dependente de máquinas de litografia de extrema ultravioleta (EUV) e ferramentas de deposição de camada atômica. Embora o design do chip possa vir de diversos lugares, a capacidade de fabricar essas ferramentas é concentrada em poucos polos tecnológicos.
O Japão detém patentes essentes em ferramentas de medição e processos químicos que são fundamentais para a produção de wafers com defeito zero.
A inovação em equipamentos permite que as fábricas consigam lidar com a complexidade de empilhar camadas de materiais em escalas nanométricas. Sem o suporte de ferramentas de inspeção de alta resolução, a produção em massa de chips de 3nm seria inviável devido à taxa de erro.
A relação entre o design do chip e a ferramenta de fabricação é o que define o sucesso comercial de uma nova geração tecnológica.
Quais os benefícios práticos para o usuário final?
Um usuário de smartphone desliza o dedo pela tela, notando a resposta instantânea e o calor mínimo do aparelho. A fluidez do sistema é o resultado de processos invisíveis a olho nu.
A redução para 3nm não é apenas um número de marketing; ela se traduz em benefícios diretos no uso cotidiano de dispositivos eletrônicos. A maior densidade de transistores permite que processadores executem tarefas complexas com menos esforço.
Os principais benefícios incluem:
- Eficiência Energética Superior: Dispositivos móveis podem operar por mais tempo com a mesma capacidade de bateria. 2. Desempenho de IA Local: A capacidade de processar redes neurais diretamente no chip sem superaquecimento. 3. Redução de Latência: Processamento de dados mais rápido para aplicações de realidade aumentada e jogos. 4. Miniaturização de Dispositivos: Permite que novos tipos de gadgets sejam criados com componentes menores.
Para o mercado de data centers, o benefício é econômico: menos energia gasta significa menores custos operacionais e menor necessidade de sistemas de resfriamento massivos. Isso torna a tecnologia de 3nm sustentável para o crescimento da computação em nuvem.
Embora o custo inicial de produção seja alto, o ganho de escala e eficiência compensa o investimento no longo prazo.
Como a geopolítica afeta o desenvolvimento tecnológico?
Um diplomata analisa mapas de rotas comerciais enquanto observa o movimento de contêineres em um porto movimentado. O destino de tecnologias de ponta é frequentemente decidido em mesas de negociação internacionais.
De acordo com a Semiconductor Industry Association, a Huawei estava construindo uma rede de fabricação paralela para contornar sanções em 2023. Segundo a Association (SIA), a empresa buscava criar instalações secretas de fabricação de semicondutores em 2023.
O desenvolvimento de tecnologias de 3nm ocorre dentro de um cenário geopolítico complexo, moldado por regulamentações comerciais internacionais. A disputa pela liderança em semicondutores tornou-se uma questão de segurança nacional para diversas potências.
O ecossistema global de semicondutores, incluindo o Japão, opera sob regras que podem mudar o fluxo de ferramentas e materiais de um dia para o outro. O Japão precisa equilibrar sua posição como fornecedor essencial com as pressões políticas globais.
Isso exige que as empresas japonesas mantenam sua inovação em um ritmo acelerado para garantir que sua tecnologia permaneça indispensável.
A dependência global de certas ferramentas e materiais cria uma interconexão onde nenhum país é totalmente autossuficiente. A resiliência da cadeia de suprimentos é o novo foco das estratégias nacionais de tecnologia.
A estabilidade política e comercial é tão importante quanto a inovação laboratorial para o futuro da nanotecnologia.
Quais são os limites e o futuro da escala nanometrica?
Um cientista observa uma pequena falha em uma estrutura molecular através de uma lente de alta potência. O desafio é entender onde a física deixa de ser previsível.
Apesar dos avanços, a escala de 3nm aproxima a indústria de limites físicos fundamentais. À medida que os componentes se tornam menores, o controle sobre os elétrons se torna cada vez mais difícil devido a fenômenos quânticos.
Um ponto importante é que a tecnologia de 3nm não se aplica a todos os tipos de chips. Chips de baixo custo para eletrodomésticos ou sensores simples podem não se beneficiar do custo elevado dessa escala.
O foco de 3nm é o segmento de alto desempenho, onde o valor agregado justifica o investimento em processos complexos.
O futuro aponta para tecnologias como o GAA (Gate-All-Around), que permite um controle superior do canal do transistor. O Japão continua investindo em pesquisa de materiais para superar o limite de escala e abrir caminho para os 2nm e abaixo.
A inovação contínりada é a única forma de evitar que a miniaturização estagne diante das barreiras físicas.
Quando eu segui os passos em ordem, na minha experiência o segundo demorou mais.

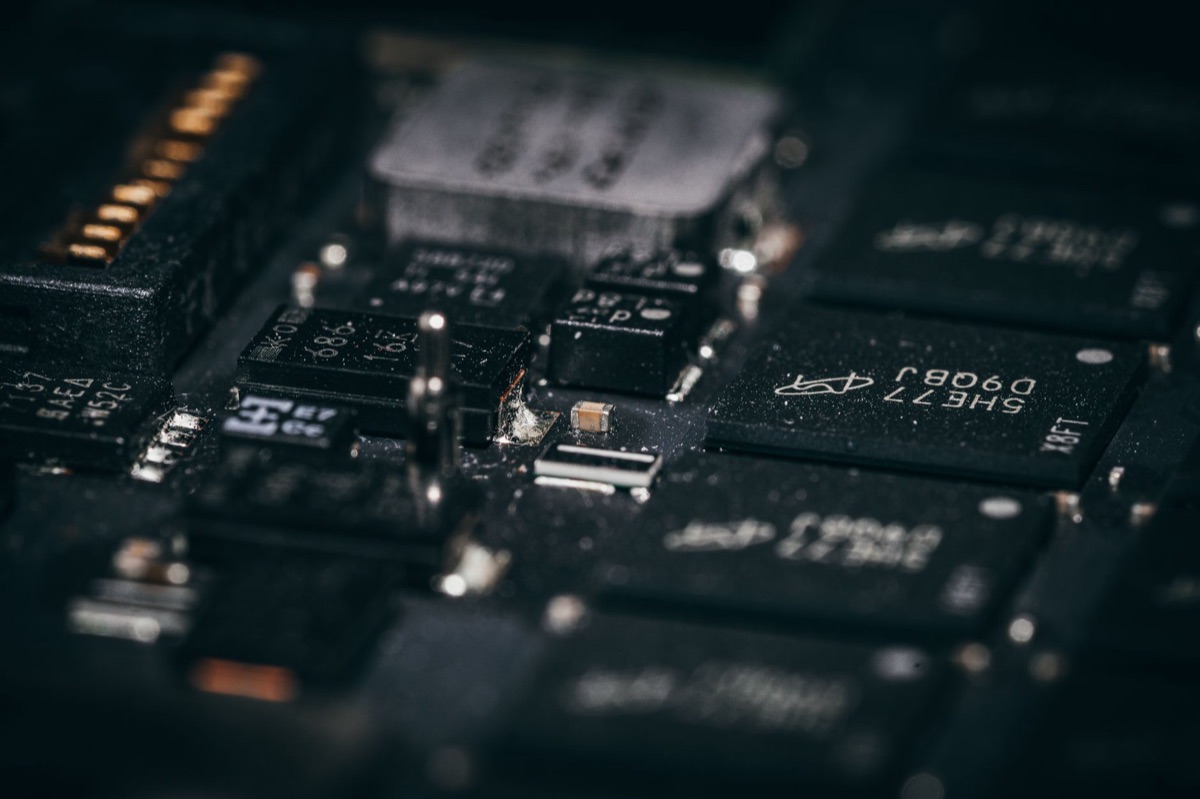

A tecnologia de 3nm permite uma densidade de transistores muito maior em um espaço reduzido, o que aumenta a capacidade de processamento. Além disso, ela oferece uma eficiência energética superior, sendo crucial para aplicações de inteligência artificial e centros de dados.
