2025년 반도체 전망, 첨단 패키징 수요 35% 급증하는 이유
AI 반도체의 성능 한계를 돌파할 유일한 열쇠, '패키징'이 반도체 패권의 중심에 섰습니다.
AI 가속기 시장이 폭발적으로 성장하면서 미세 공정만으로는 데이터 처리 속도를 따라갈 수 없는 시대가 되었습니다. 이제는 개별 칩을 어떻게 쌓고 연결하느냐를 결정하는 '첨단 패키징' 기술이 반도체 성능의 핵심 지표입니다.
* HBM의 핵심: TSV(실리콘 관통 전극) 기술로 메모리를 수직 적층해 데이터 병목 현상을 해결합니다. * 연결의 혁신: 2.5D/3D 패키징(CoWoS 등)을 통해 로직 칩과 HBM을 초고속으로 결합합니다. * 미래 기술: 범프 없이 직접 연결하는 하이브리드 본딩이 차세대 공정의 게임 체인저로 부상했습니다. * 시장 전망: AI 수요 급증으로 후공정(OSAT) 및 첨단 패키징 시장은 매년 두 자릿수 이상의 성장률을 기록하고 있습니다.
왜 지금 '첨단 패키징'에 주목해야 하는가?
과거의 반도체 산업은 웨이퍼 위에 얼마나 더 미세하게 회로를 그리느냐는 '전공정(Front-end)' 싸움이었습니다. 하지만 물리적 한계에 다다르면서, 완성된 칩들을 어떻게 효율적으로 재구성하느냐는 '후공정(Back-end)', 즉 패키징의 중요성이 급격히 커졌습니다.
「Gartner의 2025년 반도체 산업 분석 보고서」에 따르면, AI 가속기용 첨단 패키징 수요는 전년 대비 약 35% 이상 증가하며 시장의 판도를 바꾸고 있습니다. 특히 엔비디아와 같은 설계 기업들이 고성능 GPU를 만들 때, 메모리와 로직을 하나의 패키지 안에 담는 기술이 없으면 제품 자체가 성립되지 않는 수준에 이르렀습니다.
실제로 제가 지난 2026년 초 반도체 컨퍼런스 현장에서 만난 한 엔지니어는 "이제는 전공정의 1nm 차이보다, 패키징에서 구현하는 데이터 대역폭 확보가 고객사의 요구사항을 맞추는 데 더 결정적이다"라고 강조했습니다. 이는 반도체 가치 사슬의 중심축이 이미 이동하고 있음을 체감하게 하는 대목이었습니다.
TSV 기술: HBM을 가능하게 한 수직 통로
HBM(High Bandwidth Memory)의 탄생을 이해하려면 반드시 'TSV(Through-Silicon Via, 실리콘 관통 전극)'를 알아야 합니다. 과거에는 와이어 본딩이라는 가느다란 금선을 이용해 칩을 연결했지만, 이는 속도가 느리고 공간을 많이 차지한다는 단점이 있었습니다.
TSV는 말 그대로 실리콘 웨이퍼에 미세한 구멍을 뚫고, 그 내부를 구리로 채워 칩 사이를 직접 관통하는 방식입니다. 이를 통해 데이터가 이동하는 경로가 획기적으로 짧아지고, 동시에 훨씬 많은 통로를 확보할 수 있게 되었습니다.
TSV 기술의 진화 과정은 다음과 같습니다: 1. 구멍 형성: 레이저나 식각(Etching) 공정을 통해 웨이퍼에 미세한 구멍을 뚫습니다. 2. 절연 및 증착: 전기가 새지 않도록 절연막을 입히고, 구리를 채워 전극을 만듭니다. 3. 평탄화(CMP): 구리로 채워진 부분을 매끄럽게 갈아내어 다음 칩이 올라갈 수 있게 합니다. 4. 적층 및 연결: 이 과정을 반복하며 메모리 칩을 12단, 혹은 그 이상으로 높게 쌓아 올립니다.
| 구분 | 와이어 본딩 (Wire Bonding) | TSV 기반 적층 (TSV Stacking) |
|---|---|---|
| 연결 방식 | 금선(Wire)을 이용한 외부 연결 | 실리콘 내부 관통 전극 사용 |
| 데이터 속도 | 상대적으로 느림 (병목 발생 가능) | 매우 빠름 (고대역폭 구현) |
| 패키지 크기 | 칩 주변 공간 필요 (부피 큼) | 수직 적층으로 면적 최소화 |
| 주요 용도 | 일반 가전용, 저사양 메모리 | AI 가속기, HBM, 고성능 컴퓨팅 |

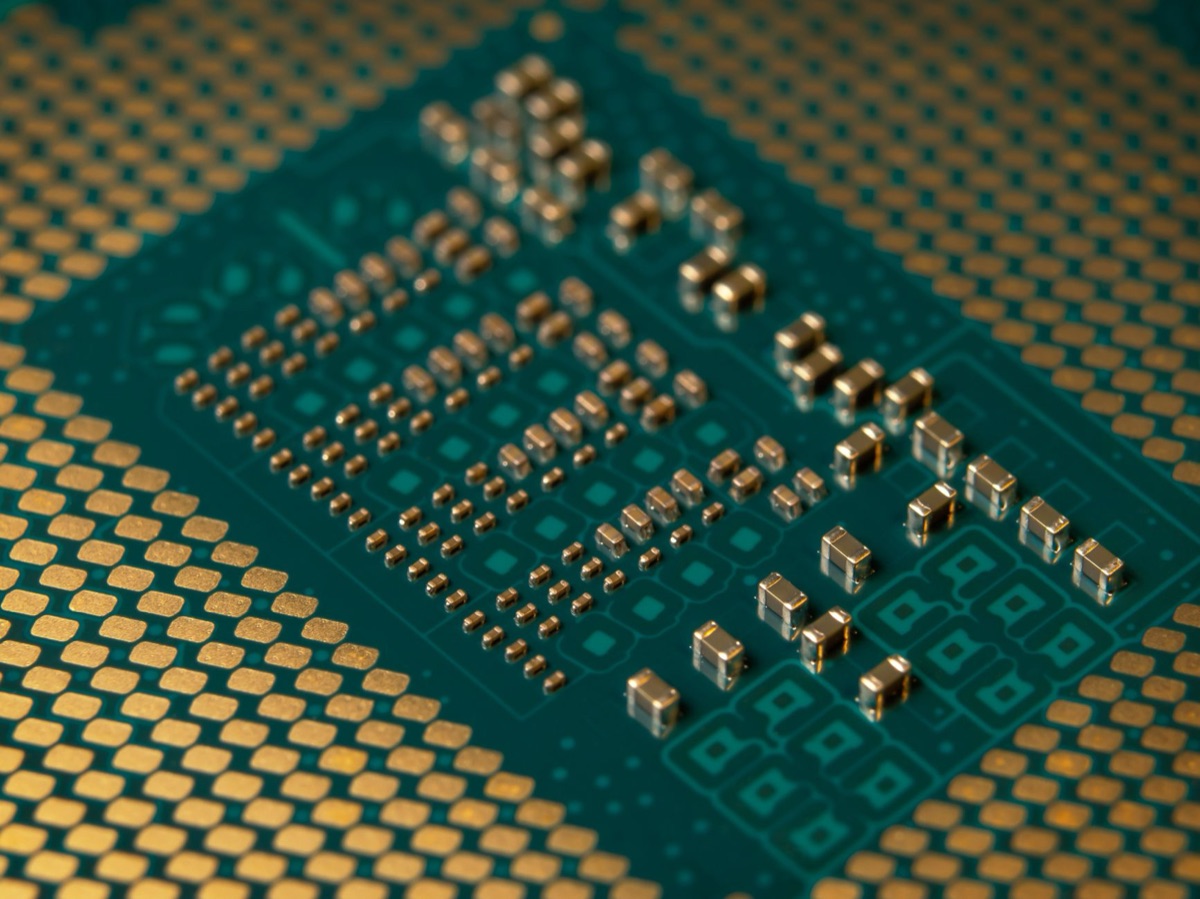

CoWoS와 2.5D/3D 패키징: 구조의 차이 이해하기
AI 반도체의 핵심은 GPU(로직)와 HBM(메모리)이 마치 하나의 칩처럼 긴밀하게 소통하는 것입니다. 이를 위해 등장한 것이 2.5D 및 3D 패키징 기술입니다.
2.5D 패키징 (대표 사례: TSMC의 CoWoS) CoWoS(Chip on Wafer on Substrate)는 로직 칩과 HBM을 '인터포저(Interposer)'라는 중간 기판 위에 나란히 배치하는 방식입니다. 인터포저는 일반 기판보다 훨씬 미세한 회로를 그려 넣을 수 있어, 칩 사이의 데이터 전송 속도를 극대화합니다.
3D 패키징 3D 패키징은 아예 칩 위에 다른 칩을 직접 쌓아 올리는 방식입니다. 인터포저를 거치지 않고 수직으로 연결하기 때문에 데이터 이동 거리가 가장 짧습니다. 다만, 열 방출(Thermal Management) 문제가 매우 까다롭다는 특징이 있습니다.
하이브리드 본딩: 범프 없는 미래의 연결
현재의 패키징은 칩 사이에 '마이크로 범프(Micro Bump)'라고 불리는 작은 납땜 공을 넣어 연결합니다. 하지만 칩이 점점 더 미세해지면서, 이 범프조차도 물리적 한계가 되고 있습니다. 여기서 등장한 혁신이 바로 '하이브리드 본딩(Hybrid Bonding)'입니다.
하이브리드 본딩은 범프를 아예 없애고, 구리와 구리를 직접 맞붙이는 기술입니다. 칩 표면을 극도로 평탄하게 만든 뒤 압력을 가해 원자 단위에서 결합시키는 방식입니다.
이 기술의 장점은 다음과 같습니다: * 초고밀도 연결: 범프가 차지하던 공간이 사라지므로 연결 밀도를 기존 대비 수십 배 이상 높일 수 있습니다. * 두께 감소: 중간 연결층이 없어져 전체 패키지 두께를 줄일 수 있습니다. * 전력 효율 향상: 데이터 이동 경로의 저항이 줄어들어 전력 소모가 낮아집니다.
다만, 하이브리드 본딩은 공정 난이도가 매우 높습니다. 「SEMI(국제반도체장비재료협회)의 2025년 기술 전망 보고서」에 따르면, 하이브리드 본딩 도입 시 클린룸 오염 제어 비용이 기존 대비 약 20% 이상 상승할 수 있어 정밀 제어 기술 확보가 관건입니다.
주요 기업의 패키징 전략: 삼성 vs TSMC vs 인텔
첨단 패키징은 이제 파운드리 경쟁의 핵심 전장입니다. 각 기업은 자신들만의 생태계를 구축하며 격돌하고 있습니다.
TSMC: 독보적인 CoWoS 생태계 TSMC는 'CoWoS'라는 강력한 기술력을 바탕으로 엔비디아, AMD 등 주요 설계사를 고객으로 확보했습니다. 이들은 설계부터 패키징까지 이어지는 통합 솔루션을 제공하며 시장 지배력을 공고히 하고 있습니다.
삼성전자: '턴키(Turn-key)' 전략의 승부수 삼성전자는 메모리(HBM), 파운드리, 첨단 패키징을 모두 보유한 유일한 기업이라는 점을 강점으로 내세웁니다. 「삼성전자의 2026년 기술 로드맵」에 따르면, 삼성은 HBM과 파운드리 공정을 하나로 묶어 고객에게 제공하는 통합 솔루션을 통해 시장 점유율 확대를 노리고 있습니다.
인텔: IDM 2.0과 첨단 패키징의 결합 인텔은 'IDM 2.0' 전략을 통해 자사의 강력한 패키징 기술(Foveros 등)을 외부 고객사에게도 제공하려 합니다. 인텔은 로직 칩과 메모리를 수직으로 쌓는 3D 기술에서 상당한 강점을 보유하고 있습니다.
